بوشینگ ترانسفورماتور هیبریدی
راهکاری نوین برای شبکههای آلوده و فوق سنگین
در سالهای اخیر استفاده از انواع مقرهها، کاتاوتها و برقگیرهای با عایق سیلیکون رابر تا حد زیادی مشکلات ناشی از رطوبت و وجود ریزگرد در مناطق با آلودگی بسیار شدید را برطرف کرده است.
با این حال، یکی از نقاط ضعف عایقی در شبکههای توزیع، بوشینگهای سرامیکی مورد استفاده در ترانسفورماتورها میباشد.
فاصله خزش این بوشینگها در مقایسه با سطح عایقی تجهیزات سیلیکونی بهکاررفته در شبکه کمتر بوده و در نتیجه شستشوی دورهای آنها عملاً اجتنابناپذیر است.

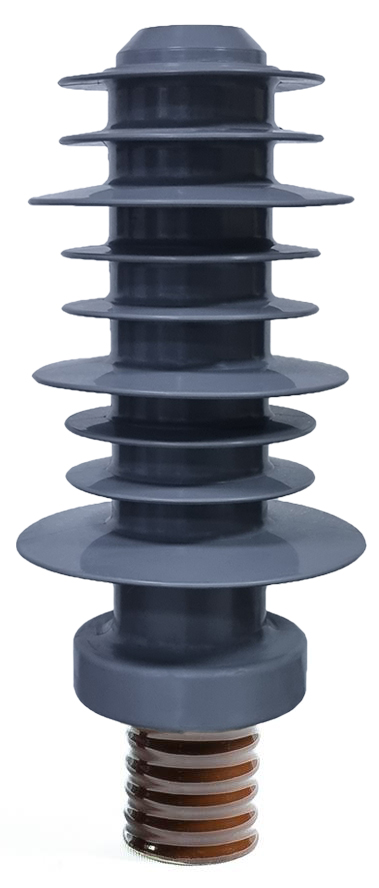

معرفی بوشینگ هیبرید (SCB)

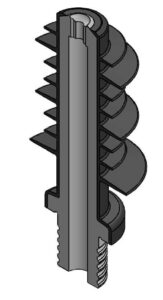

شرکت نیروگستر برق یکتا پس از بیش از پنج سال تحقیق و بررسی تخصصی بر روی انواع بوشینگها، موفق به طراحی و تولید نسل جدیدی از بوشینگ با عنوان:SCB – Silicone Ceramic Bushingگردیده است. ساختار و فناوری بوشینگ هیبرید SCB از دو بخش اصلی تشکیل شده است:
مغزی سرامیکی با استحکام مکانیکی و پایداری بالا
بدنه سیلیکونی با عملکرد عایقی عالی در شرایط آلودگی شدید
این طراحی ترکیبی باعث شده است که محصول، همزمان از مزایای عایقهای سرامیکی و سیلیکونی بهرهمند گردد.سیلیکون بهکاررفته در این بوشینگ دارای خواص زیر است:
-خاصیت آبگریزی (Hydrophobicity) پایدار
-عملکرد عالی در محیطهای مرطوب و آلوده
-مقاومت بالا در برابر اشعه UV
-کاهش چشمگیر جریان نشتی سطحی
مزایای کلیدی بوشینگ SCB
✅ حذف نیاز به شستشوی مکرر
✅ مناسب برای مناطق با آلودگی بسیار شدید
✅ عدم نیاز به انتقال ترانسفورماتور به کارگاه جهت تعویض
✅ انطباق کامل ابعاد خارجی با بوشینگهای سرامیکی سنتی
✅ قابلیت جایگزینی مستقیم بوشینگهای سهپله و چهارپله
✅ کاهش ریسک فلشاور سطحی
مشخصات فنی و ابعادی (Design Specifications)
این بوشینگها با رعایت دقیق ابعاد خارجی بوشینگهای سنتی طراحی شدهاند تا تعویض آنها بدون نیاز به انتقال ترانسفورماتور به کارگاه میسر باشد.
پارامترهای الکتریکی:
ولتاژ کاری: 24kV
فاصله خزش (Creepage Distance): 770 mm
ولتاژ شکست فرکانس قدرت: 70kV
ولتاژ ضربهای قابل تحمل (BIL):120 KV
میزان تخلیه جزئی (Partial Discharge) < 2 pC

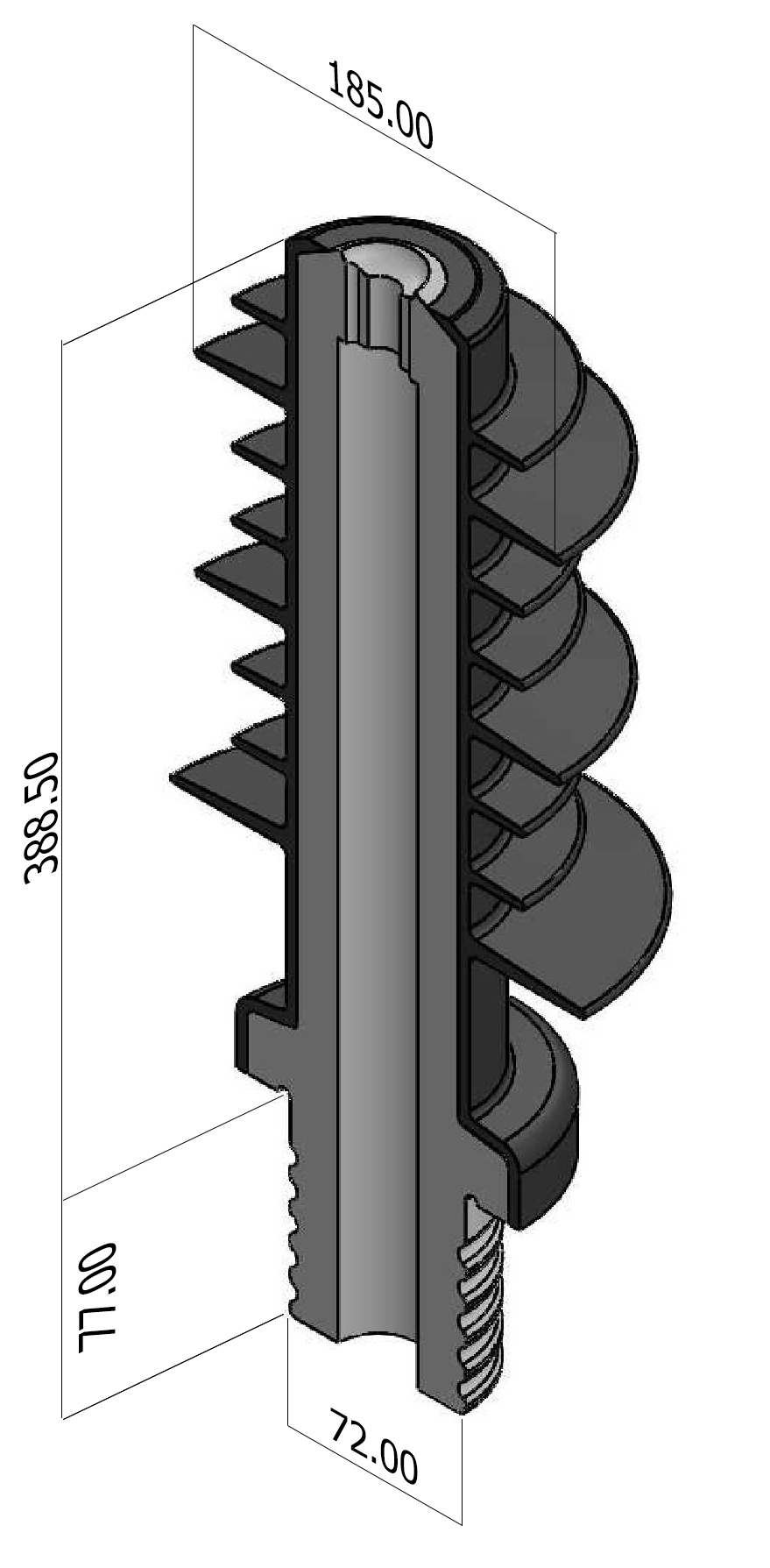

مشخصات ابعادی :
ارتفاع کل: ۳۸۸.۵ میلیمتر
قطر/عرض چترک: ۱۸۵ میلیمتر
قطر بخش پایه: ۷۲ میلیمتر
ارتفاع بخش پایه: ۷۷ میلیمتر
