سرکابل پلاگین | Screened Separable Connector

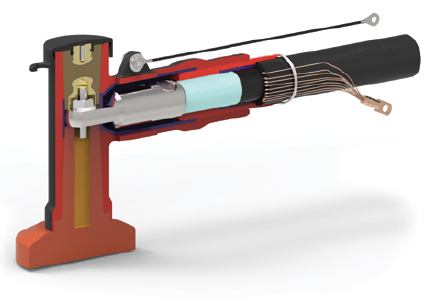

سرکابل پلاگین که با نامهای سرکابل چپقی، Elbow Connector یا Screened Separable Connector نیز شناخته میشود، یکی از پرکاربردترین تجهیزات در شبکههای فشار متوسط برای اتصال ایمن و مطمئن کابل به تجهیزاتی مانند تابلو RMU، سوئیچگیر، ترانسفورماتور و بوشینگ تجهیزات MV است.این نوع سرکابل به گونهای طراحی شده است که علاوه بر ایجاد اتصال الکتریکی مطمئن، دارای پوشش عایقی و نیمههادی خارجی بوده و امکان بهرهبرداری ایمن در فضاهای فشرده و شرایط صنعتی را فراهم میکند. استفاده از سرکابلهای پلاگین در پروژههای توزیع برق، پستهای کمپکت، نیروگاهها، صنایع و شبکههای شهری بسیار رایج است.
این سرکابلها به دلیل داشتن لایه نیمههادی خارجی (Screened)، کاملاً لمسپذیر (Touch-proof) بوده و ایمنی بسیار بالایی را برای اپراتور فراهم میکنند.
مزایای سرکابل پلاگین
ایمنی صد در صد: به دلیل روکش نیمههادی، بدنه سرکابل در حالت برقدار نیز قابل لمس است.
مقاومت محیطی: کاملاً ضد آب (Waterproof) و مقاوم در برابر رطوبت، گرد و غبار و آلودگی.
نصب آسان و سریع: طراحی به صورت Plug-in یا Bolted برای قطع و وصل سریع.
ابعاد فشرده: مناسب برای تابلوهای کمپکت گازی (GIS) با فضای محدود.
بدون نیاز به حریم فاز به فاز: به دلیل ساختار عایقی کامل.

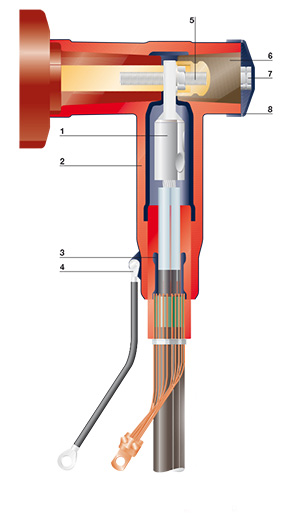

اجزای اصلی سرکابل پلاگین
بسته به نوع محصول، سرکابل پلاگین میتواند شامل اجزای زیر باشد:
1-محل اتصال هادی کابل
2-بدنه عایقی سیلیکونی
3-آداپتور
4-سیم ارت بدنه سرکابل
5-پیچ دو طرف رزوه یا پین اتصال
6-مقره انتهایی
7-نقطه تست ولتاژ
8- درپوش انتهایی

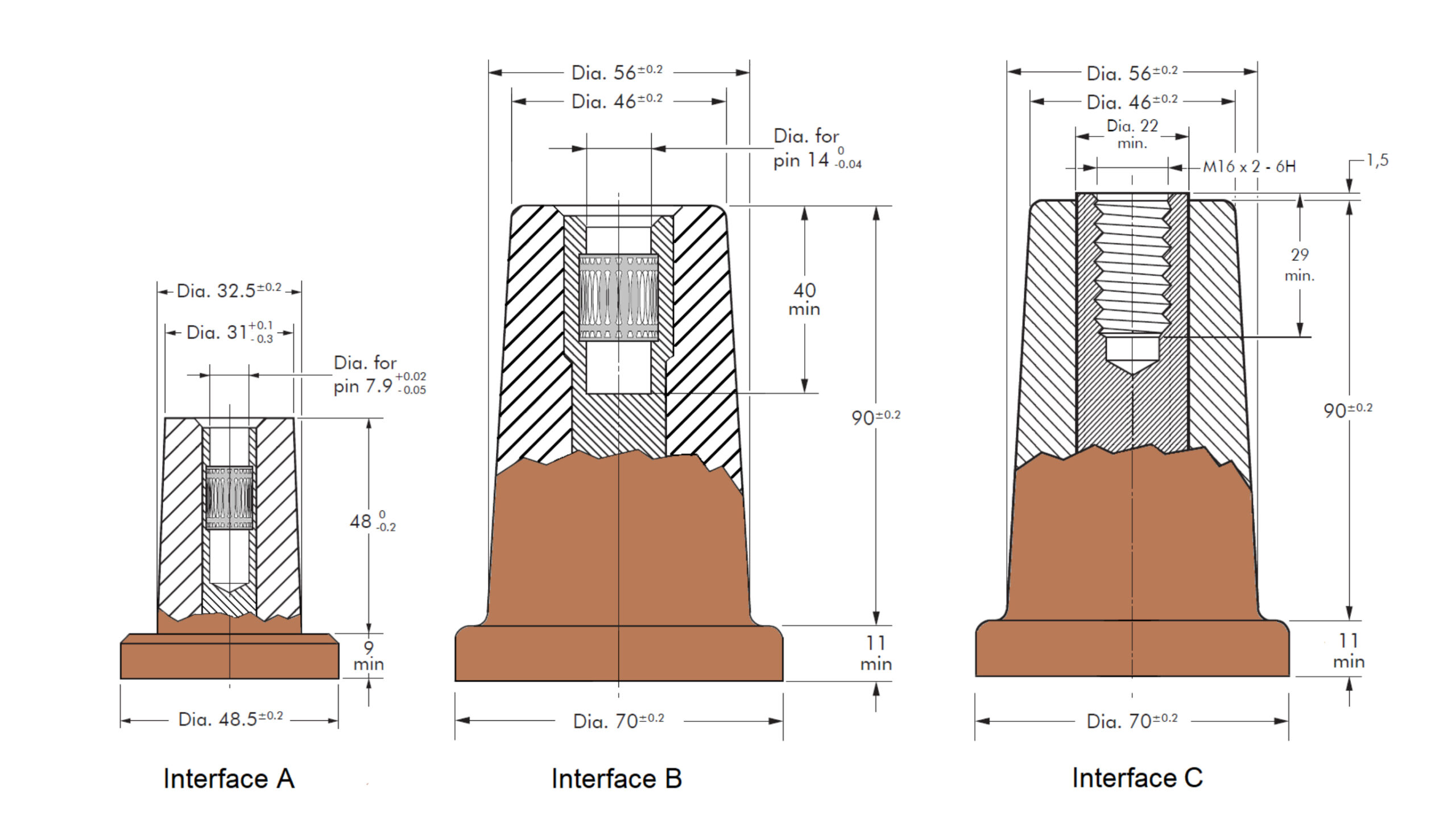

راهنمای انواع اینترفیس (Interface) در سرکابلهای پلاگین
اینترفیس A :
نوع اتصال: پلاگین (فشاری / Plug-in)
جریان نامی: 250 آمپر
کاربرد: معمولاً برای ترانسفورماتورهای کوچک و تجهیزات با جریان پایین.
ویژگیها:مناسب برای برخی بوشینگهای خاص MV نصب ایمن و قابل اطمینان استفاده در تجهیزات مشخص با استاندارد سازگار
اینترفیس B :
نوع اتصال: پلاگین (فشاری / Plug-in)
جریان نامی: 400 آمپر
کاربرد: تجهیزات توزیع با توان متوسط.
ویژگیها:مناسب برای کاربردهای خاصنیازمند تطبیق دقیق با بوشینگ تجهیزمورد استفاده در برخی طراحیهای استاندارد
اینترفیس C : (پرکاربردترین در ایران)
نوع اتصال: پیچی (Bolted) - M16
جریان نامی: 630 آمپر تا 1250 آمپر
کاربرد: اتصال کابلهای اصلی به تابلوهای RMU . به صورت فرم T تولید میشوند.
ویژگیها:اینترفیس C یکی از متداولترین اینترفیسها در تجهیزات فشار متوسط است کاربرد گسترده در شبکه فشار متوسط مناسب برای بسیاری از RMUها و تابلوهادر دسترس بودن مدلهای متنوع
محصولات ما (سرکابل پلاگین)

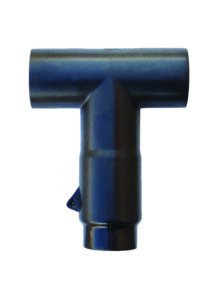

اینترفیس C
سرکابل پلاگین 630 آمپر 12 کیلو ولت
سرکابل پلاگین 630 آمپر 24 کیلو ولت

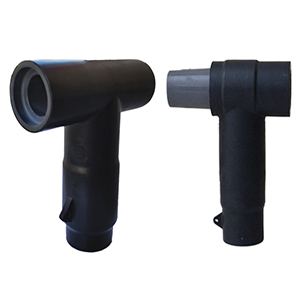

سرکابل پلاگین 630 آمپر 36 کیلو ولت
اینترفیس B

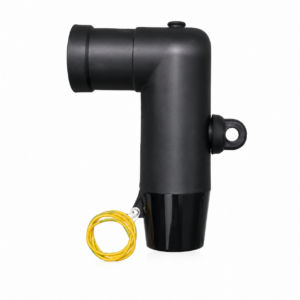

سرکابل پلاگین 400 آمپر 36kV مدل زانویی
سرکابل پلاگین 400 آمپر 36kV مدل T
اینترفیس A

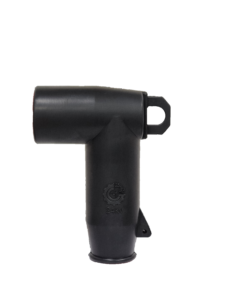

سرکابل پلاگین 250 آمپر24kV زانویی (Elbow)
سرکابل پلاگین 250 آمپر 24kV مستقیم (Straight)
اولین و تنها تولیدکننده سرکابل پلاگین (چپقی) در ایران
به عنوان اولین و تنها تولیدکننده بومی سرکابلهای پلاگین در کشور، مفتخریم که محصولاتی با بالاترین سطح کیفیت و کاملاً قابل رقابت با برندهای معتبر جهانی به صنعت برق ایران ارائه میدهیم.سرکابلهای چپقی تولیدی ما، از سال ۱۳۹۵ در شبکههای توزیع برق کشور نصب شده و با موفقیت کامل در شرایط اقلیمی مختلف در حال بهرهبرداری هستند. این سابقه درخشان عملکردی، نشاندهنده قابلیت اطمینان بالای محصولات ماست.
تضمین کیفیت ۱۰۰ درصدی:کیفیت و ایمنی، خط قرمز ماست. به همین دلیل، تمامی سرکابلهای تولیدی بدون استثنا، پیش از بستهبندی و خروج از کارخانه تحت دقیقترین تستهای روتین کارخانهای (Routine Tests) از جمله تست تخلیه جزئی (Partial Discharge) و تست تحمل ولتاژ قرار میگیرند تا خیالتان از بابت عملکرد بینقص محصول در شبکه کاملاً راحت باشد.
